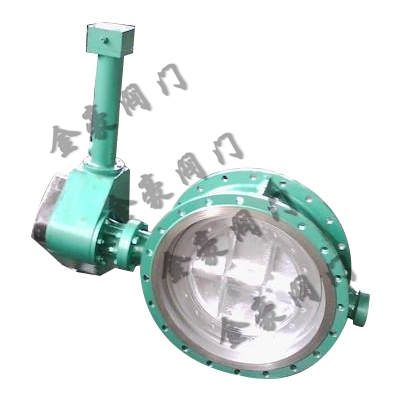

DX7K41H液控緩閉止回蝶閥

發布日期：2015-11-26 點擊數： DX7K41H液控緩閉止回蝶閥

?一、 DX7K41H液控緩閉止回蝶閥概述：

液控緩閉止回蝶閥是目前用于水輪機進口處的關鍵控制設備，具有良好的密封、調節性能，該閥是本公司近年研制開發的新產品，通過對多種國內外同類產品進行認 真考察與研究，創造了具有特色的以三偏心為基本結構型式的液控蝶閥，經實地應用，操作系統運行良好，本蝶閥除了具有三偏心結構優點外還具備以下明顯優勢與特色。自動保壓液控緩閉止回蝶閥,保壓液控緩閉止回蝶閥,止回蝶閥。

二、DX7K41H液控緩閉止回蝶閥主要性能規范：

型號	公稱壓力（MPa）		實驗壓力（MPa）			適用溫度（℃）		適用介質
			殼體實驗		密封試驗
DX7K41H-6C	0.6		0.9		0.66	≤65		水
DX7K41H-10C	1.0		1.5		1.1
項目				公稱通徑
				DN≤1000			DN≥1400
開閥時間（S）				10~60可調			15~60可調
關閥時間(S)		快關		1.2~25可調			2~30可調
		慢關		2~60可調			4~60可調
關閥角度（°）		快關		60°±10°
		慢關		25°±10°

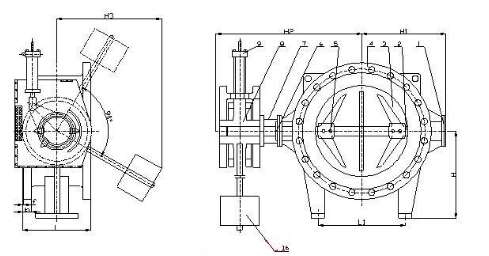

三、DX7K41H液控緩閉止回蝶閥主要技術圖紙

技術圖紙

四、DX7K41H液控緩閉止回蝶閥主要特點：

五、DX7K41H液控緩閉止回蝶閥主要外形連接尺寸：

公稱通徑	主要外形尺寸						重量
公稱通徑	L	L1	E	E1	H	H1	重量
500	350	800	1442	920	420	1100	1500
600	390	800	1634	1200	440	1500	1800
700	430	800	1728	1200	500	1200	2000
800	470	800	2000	1200	510	1210	2500
900	510	800	2130	1200	570	1270	3000
1000	550	800	2410	1300	620	1620	3000
1200	630	800	2600	1355	710	1710	4200
1400	710	800	2825	1355	820	1820	4900
1600	790	890	3141	1355	920	1920	5900
1800	870	890	3423	1760	1035	2035	6300
2000	950	890	3623	1860	1150	2140	6170

六、DX7K41H液控緩閉止回蝶閥主要零部件材料

名稱型號	閥體	蝶板	蝶板密封圈	閥桿	閥座	填料
DX7K41H-6/10 Z	灰鑄鐵	球墨鑄鐵	丁腈橡膠	鉻不銹鋼	銅合金	O型橡膠圈
DX7K41H-6/10 C	碳鋼	碳鋼	不銹鋼	鉻不銹鋼	不銹鋼	柔性石墨

七、DX7K41H液控緩閉止回蝶閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
