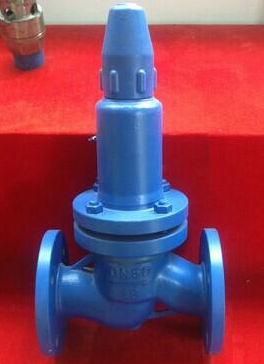

一、AHN42F平行式安全回流閥主要說明：
本閥門安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。
二、AHN42F平行式安全回流閥主要規格：
公稱通徑：DN10～DN600、1/2″～25″
公稱壓力：PN1.0～32MPa 美標：150Lb～2500Lb
適用溫度：≤-196℃～580℃
設計制造：GB/T12243、API 520
法蘭連接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a
結構長度：JB/T2203、API526
閥門檢驗與試驗：GB12242、API527
三、AHN42F平行式安全回流閥主要零件材料：
NO. | 零件名稱 | AHN42F-C A42F-C 材料 |
1 | 閥座 | 2Cr13 |
2 | 閥體 | WCB |
3 | 調節圈 | 2Cr13 |
4 | 反沖盤 | 2Cr13 |
5 | 閥瓣 | 2Cr13+PTFE |
6 | 導向套 | 2Cr13 |
7 | 閥蓋 | ZG230-450 |
8 | 彈簧 | 50CrVA |
9 | 閥桿 | 2Cr13 |
10 | 調整螺桿 | 45 |
11 | 閥帽 | ZG200-400 |

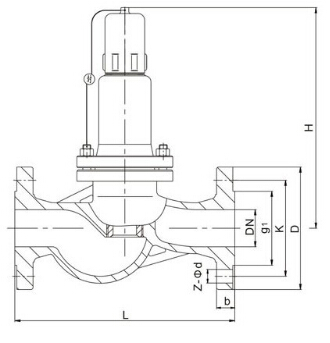

四、AHN42F平行式安全回流閥外形尺寸和連接尺寸：
公稱通徑 | 尺寸 | ||||||
D | D1 | D2 | b | Z-?d | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務。
