不銹鋼保溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
執行標準
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：－
檢驗與試驗：GB13927
不銹鋼保溫閘閥的主要零部件材料
零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨Graphite |
墊片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
壓蓋 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

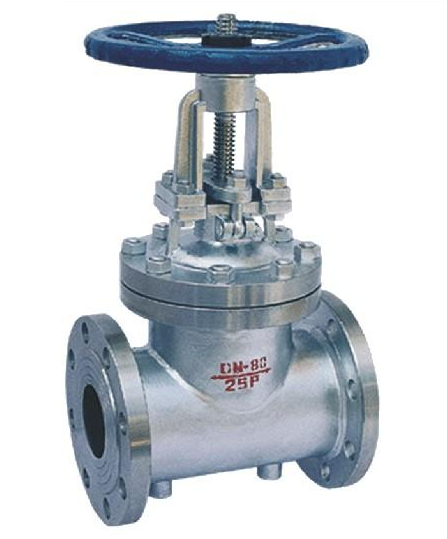

二、BZ41H保溫閘閥產品名稱：
B41H/W保溫閘閥
型號： B41H/W
口徑： 40～300mm
壓力： 1.6MPa～2.5MPa
材質： 鑄鋼、不銹鋼
三、BZ41H保溫閘閥設計與制造標準：
●設計與制造：GB12234
●法蘭尺寸：JB/T79 GB9113
●壓力溫度：GB9131
●結構長度：GB12221
●對焊連接尺寸：---
●檢驗與試驗：GB13927

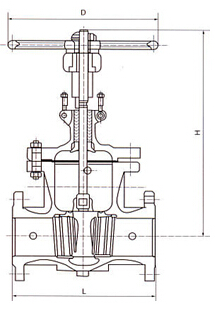

四、BZ41H保溫閘閥安裝尺寸及重量：
GB 1.6Mpa | ||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
D0 | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
GB 2.5Mpa | ||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
D0 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
